我公司自2002年建立以來，承蒙各生產廠家和客戶朋友鼎立相助，公司規模逐漸壯大，取得了較好的成績。在此，我謹代表全體同仁發自內心地相各位致以深深的謝意!　　常言道：十年修得同船渡。相逢是緣，相交更是緣。公司全體員工在這十余年的路途上，本著“與人方便，自己方便”的古訓為人做事，時刻與各廠家和用戶朋友親密相處，精誠合作、風雨同舟、甘苦共享。我們深以與你們同行共渡為容!我們更看重和珍惜彼此間的事業和友情?！　o論何時何地，我們全體員工都會不遺余力地投入到工作之中，竭盡所能為各位朋友提供滿意的服務,以達到我們彼此的共贏和多贏。朋友們：閑時請來公司做客忙時電話短信問候。承蒙各生產廠家和客戶朋友鼎立相助，公司規模逐漸壯大，取得了較好的成績。在此，我謹代表全體同仁發自內心地相各位致以深深的謝意!　　常言道：十年修得同船渡。相逢是緣，相交更是緣。公司全體員工在這十余年的路途上，本著“與人方便，自己方便”的古訓為人做事，時刻與各廠家和用戶朋友親密相處，精誠合作、風雨同舟、甘苦共享。我們深以與你們同行共渡為容!我們更看重和珍惜彼此間的事業和友情。無論何時何地，我們全體員工都會不遺余力地投入到工作之中，竭盡所能為各位朋友提供滿意的服務,以達到我們彼此的共贏和多贏。 朋友們：閑時請來公司做客忙時電話短信問候。

　　以顧客為關注焦點：組織依存于其顧客。因此組織應理解顧客當前和未來的需求，滿足顧客并爭取超越顧客期望?！　☆I導作用：領導者確立本組織統一的宗旨和方向。他們應該創造并保持使員工能充分參與實現組織目標的內部環境。　　全員參與：各級人員是組織之本，只有他們的充分參與，才能使他們的才干為組織獲益?！　∵^程方法：將相關的活動和資源作為過程進行管理，可以更高效地得到期望的結果?！　」芾淼南到y方法：識別、理解和管理作為體系的相互關聯的過程，有助于組織實現其目標的效率和有效性。　　持續改進：組織總體業績的持續改進應是組織的一個永恒的目標?！　』谑聦嵉臎Q策方法：有效決策是建立在數據和信息分析基礎上?！　』ダ墓┓疥P系：組織與其供方是相互依存的，互利的關系可增強雙方創造價值的能力。

　　為了實現我們的愿景，我們不斷努力、超越自我、創造非凡、追求***。多元化的產品結構、多層次的知識更新、多地域的員工組合是公司執著的學習追求、不斷超越自我、創造非凡、努力向上的價值觀念的充分體現;　　公司鼓勵員工樹立自信、迎接挑戰，培養高度的進取精神、敏銳的思維能力、和諧的團隊協作、刻苦的工作作風、充分實現自我價值，所有這一切，就是為了讓我們想得更多，為社會、合作伙伴、客戶做得更好!　　為了實現我們的愿景，我們不斷努力、超越自我、創造非凡、追求***。多元化的產品結構、多層次的知識更新、多地域的員工組合是公司執著的學習追求、不斷超越自我、創造非凡、努力向上的價值觀念的充分體現;　　公司鼓勵員工樹立自信、迎接挑戰，培養高度的進取精神、敏銳的思維能力、和諧的團隊協作、刻苦的工作作風、充分實現自我價值，所有這一切，就是為了讓我們想得更多，為社會、合作伙伴、客戶做得更好!

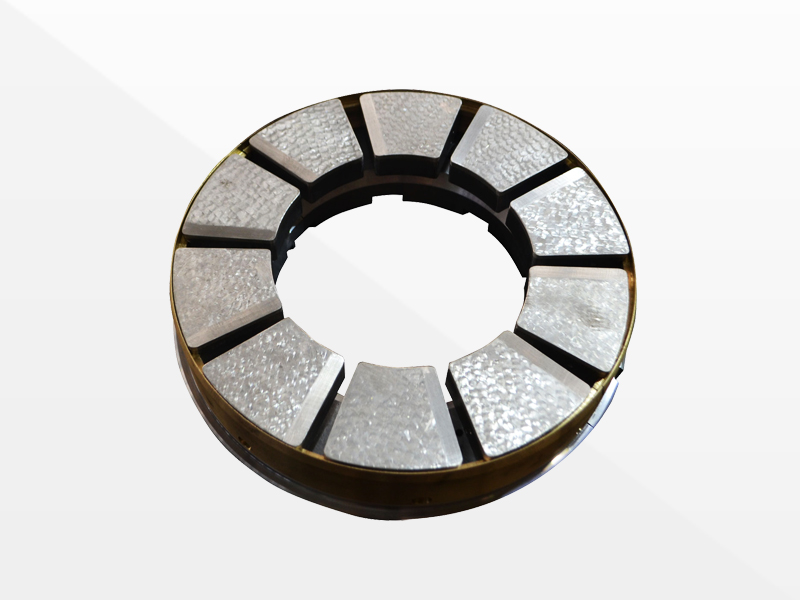

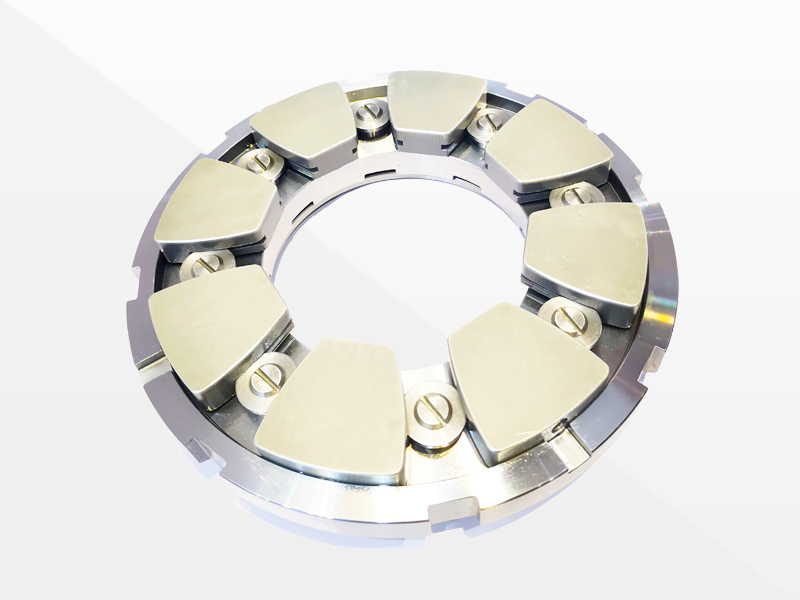

    對于巴氏合金軸瓦來說，它的基體加工、除污和去銹處理都是極其關鍵和重要的，因為在機器起動、停車過程中，軸承經常處于臨界潤滑狀態，這會使油膜間斷，磨擦面直接接觸，大大降低了合金層的抗疲勞強度，所以還得需要靠巴氏合金來保護零部件。     由于軸承所受負荷的大小和方向隨時間而變化的，因此當負荷不穩定時，軸承磨擦表面之間不能保持均勻連續的油膜，軸頸和軸承也很難保持均勻和不間斷的液體潤滑，所以不會將巴氏合金不直接澆鑄于軸瓦表面，而是采用純錫作為過渡層。     在這項工藝中，如果錫液熔化不充分的話，就會導致軸承軸瓦在實際工況條件下基體與雙金屬合金層不會產生相對運動，從而降低巴氏合金與軸瓦體間的結合力，以澆鑄前的掛錫工作是非常重要的，錫鍋溫度控制在350攝氏度左右。     溫度太低的情況下，軸瓦的瓦體表面上應該涂上助熔劑，以此來提高合金層結合力。助熔劑采用的是氯化鋅和氯化銨的混合液，所以基體的預熱溫度應控制在230至280攝氏度之間。     之所以要對軸瓦進行清潔，不僅有利于錫薄膜均勻、牢固地附著于軸瓦基體之上，而且極有利于巴氏合金液與錫薄膜層及基體的均勻、牢固結合；另外還可以利用巴氏合金軸瓦與磨輥之間不同的間隙來調整出料粒度，從而延長軸瓦的使用壽命。

　　(一)滑動軸承的材質　　軸承合金(通稱巴氏合金或白合金)　　常用的滑動軸承材料有軸承合金(又叫巴氏合金或白合金)、耐磨鑄鐵、銅基和鋁基合金、粉末冶金材料、塑料、橡膠、硬木和碳-石墨，聚四氟乙烯(PTFE)、改性聚甲醛(POM)、等。　　軸承合金是錫、鉛、銻、銅的合金，它以錫或鉛作基本，其內含有銻錫(Sb-Sn)或銅錫(Cu-Sn)的硬晶粒。硬晶粒起抗磨作用，軟基體則增加材料的塑性。軸承合金的彈性磨量和彈性極限都很低，在所有軸承材料中，它的嵌入性及摩擦順應性**好，很容易和軸頸磨合，也不易與軸頸發生咬粘。但軸承合金的強度很低，不能單獨制作軸瓦，只能貼附在青銅、鋼或鑄鐵軸瓦上作軸承襯。軸承合金適用于重載、中高速場合，價格較貴?！　?二)滾動軸承與滑動軸承的區別　　滾動軸承和滑動軸承的區別**表象在結構上，滾動軸承是靠滾動體的轉動來支撐轉動軸的，因而接觸部位是一個點，滾動體越多，接觸點就越多;滑動軸承是靠平滑的面來支撐轉動軸的，因而接觸部位是一個面。其次是運動方式不同，滾動軸承的運動方式是滾動;滑動軸承的運動方式是滑動，因而摩擦形勢上也就完全不相同?！　』瑒虞S承，在滑動摩擦下工作的軸承。滑動軸承工作平穩、可靠、無噪聲。在液體潤滑條件下，滑動表面被潤滑油分開而不發生直接接觸，還可以大大減小摩擦損失和表面磨損，油膜還具有一定的吸振能力。但起動摩擦阻力較大。軸被軸承支承的部分稱為軸頸，與軸頸相配的零件稱為軸瓦。為了改善軸瓦表面的摩擦性質而在其內表面上澆鑄的減摩材料層稱為軸承襯。軸瓦和軸承襯的材料統稱為滑動軸承材料?！　』瑒虞S承工作時，軸瓦與轉軸之間要求有一層很薄的油膜起潤滑作用。如果由于潤滑不良，軸瓦與轉軸之間就存在直接的摩擦，摩擦會產生很高的溫度，雖然軸瓦是由于特殊的耐高溫合金材料制成，但發生直接摩擦產生的高溫仍然足于將軸瓦燒壞。軸瓦還可能由于負荷過大、溫度過高、潤滑油存在雜質或黏度異常等因素造成燒瓦。燒瓦后滑動軸承就損壞了。　　所謂刮軸瓦，就是將精車后的瓦片與所裝配的軸研合(軸要涂上色粉)，用三角刮刀刮去瓦片上所附上的粉色，隨研隨刮，直到瓦片上附色面積超過全瓦面的85%，完成刮瓦。瓦片上存在的刀痕是瓦片儲存潤滑油的微型儲槽?！　?三)剖分式滑動軸承的裝配(軸瓦裝配)　　剖分式向心滑動軸承，主要用在重載大中型機器上，如冶金礦山機械，大型發電機，球磨機，活塞式壓縮機及大型風機等。其材料主要為巴氏合金，少數情況下采用銅基軸承合金(如回轉窯等)。在裝配時，一般都采用刮削的方法來達到其精度要求，保證其使用性能。因此，刮削的質量對設備的運轉至關重要。削刮質量不好，設備在試車時就會很容易地在極短的時間內是軸瓦由局部粘損而達到大部分粘損，直至軸被粘著咬死，軸瓦損壞不能使用。所以在刮削軸瓦時都由技術經驗豐富的鉗工操作?！　∠旅嬖敿毥榛瑒虞S承(軸瓦)的裝配要求及削刮軸瓦的方法?！　?、軸瓦與瓦座和瓦蓋的接觸要求　　(1)受力軸瓦。受力軸瓦的瓦背與瓦座的接觸面積應大于70%，且應分布均勻?！　?2)不受力軸瓦與瓦蓋的接觸面積應大于60%，且應分布均勻?！　?3)如達不到上述要求，應以瓦座與瓦蓋為基準，用著色法，涂以紅丹粉檢查接觸情況，用細銼或油石對瓦背進行修研，直到達到要求為止。接觸斑點達到每25mm23～4點即可?！　?4)軸瓦與瓦座、瓦蓋裝配時，固定滑動軸承的固定銷(或螺釘)端頭應埋入軸承體內2～3mm，兩半瓦合縫處墊片應與瓦口面的形狀相同，其寬度應小于軸承內側1mm，墊片應平整無棱刺，瓦口兩端墊片厚度應一致。瓦座、瓦蓋的連接螺栓應緊固而受力均勻。所有件應清洗干凈?！　?、軸瓦刮削面使用性能要求的幾大要素　　(1)油線與瓦口油槽帶　　a、半開式滑動軸承，都是采用強力潤滑，油槽一般都開在不受力的上瓦上(上瓦受力較小)。截面為半圓弧形，沿上瓦內周180°分布，由機械加工而成。油槽中間位置與上瓦中心位置的油孔相通，兩端連接瓦口油槽帶，由于上瓦有間隙量存在，潤滑油很容易進入上瓦面與軸上，其主要作用是能將潤滑油暢通地注入軸瓦內側(徑向)的瓦口油槽帶。　　b、油槽帶分布在上、下軸瓦結合部位處(兩側)。油槽帶成圓弧楔形，瓦口結合面處向外側深度一般在1～3mm。視軸瓦的大小，油槽帶寬度一般為8～40mm。油槽帶單邊距軸瓦端面的尺寸一般為8～25mm。上述要求通常在圖紙上明確標出。油槽帶的長度為軸瓦軸向長度的85%左右，是一個能存較大量的潤滑油的帶狀油槽，便于軸瓦與軸的潤滑與冷卻，油槽帶通常由機械加工而成，也有鉗工手工加工的?！　?2)潤滑油楔。潤滑油楔位于接觸范圍角a值之內油槽帶與軸瓦的連接處，由手工刮削而成(俗稱刮瓦口)。其主要作用有兩個，一是存油冷卻軸瓦與軸，二是利用其圓弧楔角，在軸旋轉的帶動下，將潤滑油，由軸向寬度的面，連接不斷地帶向承載部分，使軸瓦與軸有充分良好的潤滑。潤滑油楔部分是由兩段不規則的圓弧組成的一個圓弧楔角，它將油槽帶和軸瓦工作接觸面光滑地連接起來。與油槽帶連接部分要刮得多一些，并將油槽帶連接處加工棱角刮掉，在潤滑楔角中部至接觸面過渡處，刮成圓弧楔角形。油槽帶與潤滑楔角連接處尺寸，視軸瓦的大小，一般在0.10～0.40mm之間。刮削潤滑楔角，要在軸瓦精刮基本結束時進行，不易提前刮削?！　?3)軸瓦的頂間隙與側間隙　　a、軸瓦的頂間隙，在圖紙無規定時，根據經驗可取軸直徑的1‰～2‰，應按轉速。載荷和潤滑油粘度在這個范圍內選擇。對高質量、高精度加工的軸頸，其值可降到0.5‰?！　、側間隙在圖紙上無規定時，每面為頂間隙的1/2。側間隙需根據需要刮削出來。但在刮削軸瓦時不可留側間隙，因刮軸瓦時，需確定軸在180°范圍內的正確位置，此時需有側間隙的部位應暫時作為軸的定位用，要在軸瓦基本刮削完畢時，將側間隙輕輕刮出。側隙部位由瓦口的結合面處延伸到規定的工作接觸角度區，軸向與油槽帶、潤滑楔角相接，此部位是不應與軸有接觸的，刮削時應注意這點。留側隙的目的，是為了散失熱量，潤滑油由此流出一部分并將熱量帶走。側隙不可開得過大，這樣會使潤滑油大量地從側隙流走而減少軸與軸瓦所需用的潤滑油量，這點應特別注意?！　?、剖分式軸瓦的刮削過程　　(1)粗刮軸瓦。**將新的上、下瓦合在一起，用內徑千分尺測量內徑與軸頸進行比較，確定粗刮量?！　上、下瓦的機械加工刀痕輕刮一遍，要求瓦面應全部刮到，刮削均勻，將加工痕跡刮掉。　　b軸上涂色，與上瓦、下瓦研點粗刮幾遍，然后將上、下瓦分別鑲入瓦座與瓦蓋上，瓦上涂色，用軸研點粗刮，待接觸面積與研點分布均勻后，可轉入細刮。粗刮時應注意，不可將瓦口部分刮大了，要求180°范圍全面接觸。　　(2)細刮軸瓦。細刮軸瓦時，上、下瓦應加墊(瓦口結合面)裝配后刮削兩端軸瓦，在瓦上涂色，用軸研點。開始壓緊裝配時，壓緊力應均勻，軸不要壓得過緊，能轉動即可，隨刮隨撤墊，隨壓緊。此時也應注意不要將瓦口刮虧了，經多次削刮后，瓦接觸面斑點分布均勻、較密即可。　　(3)精刮軸瓦。精刮的目的是要將接觸斑點及接觸面積刮削達到圖紙規定的要求，研點方法與粗刮相同，點子由大到小，由深到淺，由疏到密，大的點子在削刮過程中，可用刮刀破開變成密集的小點子，經過多次削刮，逐漸刮至要求為止。在精刮將要結束時，將潤滑油楔(開瓦口)、側間隙刮削出來，使其達到軸瓦的使用性能，這一點非常重要?！　∠鞴屋S瓦，在粗刮與細刮時要同時考慮與軸相關的尺寸情況，如中心距偏差、齒輪齒面的接觸狀況等，以便使軸的位置準確。由機械加工造成的微小積累誤差，可通過刮削得到進一步的消除。較大誤差，刮削是無法解決的。　　(四)滑動軸承刮研的技術要求　　1、基本要求　　既要使軸頸與滑動軸承均勻細密接觸，又要有一定的配合間隙?！　?、接觸角　　是指軸頸與滑動軸承的接觸面所對的圓心角?！　〗佑|角不可太大也不可太小。接觸角太小會使滑動軸承壓強增加，嚴重時會使滑動軸承產生較大的變形，加速磨損，縮短使用壽命;接觸角太大，會影響油膜的形成，得不到良好的液體潤滑。　　試驗研究表明，滑動軸承接觸角的極限是120°。當滑動軸承磨損到這一接觸角時，液體潤滑就要破壞。因此在不影響滑動軸承受壓條件的前提下，接觸角愈小愈好?！　哪Σ亮氐睦碚摲治?，當接觸角為60°時，摩擦力矩**小，因此建議，對轉速高于500r/min的滑動軸承，接觸角采用60°，轉速低于500r/min的滑動軸承，接觸角可以采用90°，也可以采用60°?！　?、接觸點　　軸頸與滑動軸承表面的實際接觸情況，可用單位面積上的實際接觸點數來表示。接觸點愈多、愈細、愈均勻，表示滑動軸承刮研的愈好，反之，則表示滑動軸承刮研的不好。一般說來接觸點愈細密愈多，刮研難度也愈大。生產中應根據滑動軸承的性能和工作條件來確定接觸點?！　∪绾芜M行軸承與軸配合的檢測　　軸承與軸的配合間隙必須合適，徑向間隙的檢測可采用下列方法。　　1、塞尺檢測法　　對于直徑較大的軸承，間隙較大，宜用較窄的塞尺直接檢測。對于直徑較小的軸承，間隙較小，不便用塞尺測量，但軸承的側隙，必須用厚度適當的塞尺測量?！　?、壓鉛檢測法　　用壓鉛法檢測軸承間隙較用塞尺檢測準確，但較費事。檢測所用的鉛絲應當柔軟，直徑不宜太大或太小，**理想的直徑為間隙的1.5~2倍，實際工作中通常用軟鉛絲進行檢測。　　檢測時，先把軸承蓋打開，選用適當直徑的鉛絲，將其截成15~40毫米長的小段，放在軸頸上及上下軸承分界面處，蓋上軸承蓋，按規定扭矩擰緊固定螺栓，然后再擰松螺栓。取下軸承蓋，用千分尺檢測壓扁的鉛絲厚度，求出軸承頂間隙的平均值?！　∪繇斚短?，可在上、下瓦結合面上加墊。若太大，則減墊、刮研或重新澆瓦。　　軸瓦緊力的調整：為了防止軸瓦在工作過程中可能發生的轉動和軸向移動，除了配合過盈和止動零件外，軸瓦還必須用軸承蓋來壓緊，測量方法與測頂隙方法一樣，測出軟鉛絲厚度外，可用計算出軸瓦緊力(用軸瓦壓縮后的彈性變形量來表示)　　一般軸瓦壓緊力在0.02~0.04毫米。如果壓緊力不符合標準，則可用增減軸承與軸承座接合面處的墊片厚度的方法來調整，瓦背不許加墊?！　』瑒虞S承除了要保證徑向間隙以外，還應該保證軸向間隙。檢測軸向間隙時，將軸移至一個極端位置，然后用塞尺或百分表測量軸從一個極端位置至另一個極端位置的竄動量即軸向間隙?！　‘敾瑒虞S承的間隙不符合規定時，應進行調整。對開式軸承經常采用墊片調整徑向間隙(頂間隙)。

　　剖分式向心滑動軸承，主要用在重載大中型機器上，如冶金礦山機械，大型發電機，球磨機，活塞式壓縮機及運輸車輛等。其材料主要為巴氏合金，少數情況下采用銅基軸承合金。在裝配時，一般都采用刮削的方法來達到其精度要求，保證其使用性能。因此，刮削的質量對機器的運轉至關重要。削刮質量不好，機器在試車時就會很容易地在極短的時間內是軸瓦由局部粘損而達到大部分粘損，直至軸被粘著咬死，軸瓦損壞不能使用。所以在刮削軸瓦時都由技術經驗豐富的鉗工操作。下面詳細介紹泵房式滑動軸承(軸瓦)的裝配要求及削刮軸瓦的方法。　　1、軸瓦與瓦座和瓦蓋的接觸要求　　(1)受力軸瓦。受力軸瓦的瓦背與瓦座的接觸面積應大于70%，而且分布均勻，其接觸范圍角a應大于150 °，其余允許有間隙部分的間隙b不大于0.05mm。如圖1所示?！　?2)不受力軸瓦與瓦蓋的接觸面積應大于60%，而且分布均勻，其接觸范圍角a應大于120°，允許有間隙部位的間隙量b，應不大于0.05mm。如圖1所示。　　圖一軸瓦與瓦座、瓦蓋的接觸要求　　(3)如達不到上述要求，應以瓦座與瓦蓋為基準，用著色法，涂以紅丹粉檢查接觸情況，用細銼銼削瓦背進行修研，直到達到要求為止。接觸斑點達到每25mm23～4點即可?！　?4)軸瓦與瓦座、瓦蓋裝配時，固定滑動軸承的固定銷(或螺釘)端頭應埋入軸承體內2～3mm，兩半瓦合縫處墊片應與瓦口面的形狀相同，其寬度應小于軸承內側1mm，墊片應平整無棱刺，瓦口兩端墊片厚度應一致。瓦座、瓦蓋的連接螺栓應緊固而受力均勻。所有件應清洗干凈?！　?、軸瓦刮削面使用性能要求的幾大要素　　(1)接觸范圍角a與接觸面、接觸斑點要求。軸瓦的接觸范圍角a與接觸面要求見表1?！　”?軸瓦的接觸范圍角a與接觸面要求　　　　　　在特殊情況下，接觸范圍角a也有要求為60°的。對于接觸范圍角a的大小和接觸斑點要求，通常由圖樣明確地給出。如無標注，也無技術文件要求的，可通用技術標準規定執行。(參照表1)軸瓦的接觸斑點要求，可參照表2中數值要求，對軸瓦進行刮削和檢驗?！　”?滑動軸承的研點數　　　　(2)油線與瓦口油槽帶　　a、半開式滑動軸承，都是采用強力潤滑，油槽一般都開在不受力的上瓦上(上瓦受力較小)。截面為半圓弧形，沿上瓦內周180°分布，由機械加工而成。油槽中間位置與上瓦中心位置的油孔相通，兩端連接瓦口油槽帶，由于上瓦有間隙量存在，潤滑油很容易進入上瓦面與軸上，其主要作用是能將潤滑油暢通地注入軸瓦內側(徑向)的瓦口油槽帶。　　b、油槽帶分布在上、下軸瓦結合部位處(兩側)。如圖2所示。油槽帶成圓弧楔形，瓦口結合面處向外側深度一般在1～3mm。視軸瓦的大小，油槽帶寬度h一般為8～40mm。油槽帶單邊距軸瓦端面的尺寸b一般為8～25mm。上述要求通常在圖樣上明確標出。油槽帶的長度為軸瓦軸向長度的85%左右，是一個能存較大量的潤滑油的帶狀油槽，便于軸瓦與軸的潤滑與冷卻，油槽帶通常由機械加工而成，也有鉗工手工加工的?！　　　D二軸瓦的油槽帶與潤滑油楔分布　　(3)潤滑油楔。潤滑油楔位于接觸范圍角a值之內油槽帶與軸瓦的連接處，由手工刮削而成(俗稱刮瓦口)。其主要作用有兩個，一是存油冷卻軸瓦與軸，二是利用其圓弧楔角，在軸旋轉的帶動下，將潤滑油，由軸向寬度的面，連接不斷地吸向承載部分，使軸瓦與軸有充分良好的潤滑。潤滑油楔部分是由兩段不規則的圓弧組成的一個圓弧楔角，它將油槽帶和軸瓦工作接觸面光滑地連接起來，其形狀如圖3所示。與油槽帶連接部分要刮得多一些，并將油槽帶連接處加工棱角刮掉，在潤滑楔角中部至接觸面過渡處，刮成圓弧楔角形。圖中b的尺寸為油槽帶與潤滑楔角連接處尺寸，視軸瓦的大小，一般在0.10～0.40mm之間。刮削潤滑楔角，要在軸瓦精刮基本結束時進行，不易提前刮削?！　　　D三潤滑楔角示意圖　　(4)軸瓦的頂間隙與側間隙　　a、軸瓦的頂間隙，在圖樣無規定時，根據經驗可取軸直徑的1‰～2‰，應按轉速。載荷和潤滑油粘度在這個范圍內選擇。對高質量。高精度加工的軸頸，其值可降到5/10000?！　、側間隙在圖樣上無規定時，每面為頂間隙的1/2。側間隙需根據需要刮削出來。但在刮削軸瓦時不可留側間隙，因刮軸瓦時，需確定軸在180°范圍內的正確位置，此時需有側間隙的部位應暫時作為軸的定位用，要在軸瓦基本刮削完畢時，將側間隙輕輕刮出。側隙部位由瓦口的結合面處延伸到規定的工作接觸角度區，軸向與油槽帶、潤滑楔角相接，此部位是不應與軸有接觸的，刮削時應注意這點。留側隙的目的，是為了散失熱量，潤滑油由此流出一部分并將熱量帶走。側隙不可開得過大，這樣會使潤滑油大量地從側隙流走而減少軸與軸瓦所需用的潤滑油量，這點應特別注意。側隙如圖4所示，**寬處b為瓦口計劃面處，尺寸為規定側間隙的**大值。側隙與瓦口平面處的尖角應倒角，視軸瓦大小，一般為1×45°～3×45°。側隙基本上是由兩段不規則的圓弧組成的?！　　　D四側間隙示意圖　　3、分式軸瓦的刮削過程　　(1)粗刮軸瓦。如圖5a所示　　　　圖5剖分式滑動軸承(軸瓦)的刮削　　a上、下瓦的機械加工刀痕輕刮一遍，要求瓦面應全部刮到，刮削均勻，將加工痕跡刮掉。　　b軸上涂色，與上瓦、下瓦研點粗刮幾遍，然后將上、下瓦分別鑲入瓦座與瓦蓋上，瓦上涂色，用軸研點粗刮，待接觸面積與研點分布均勻后，可轉入細刮。粗刮時應注意，不可將瓦口部分刮虧了，要求180°范圍全面接觸。　　(2)細刮軸瓦。如圖5b所示。細刮軸瓦時，上、下瓦應加墊(瓦口結合面)裝配后刮削兩端軸瓦，在瓦上涂色，用軸研點。開始壓緊裝配時，壓緊力應均勻，軸不要壓得過緊，能轉動即可，隨刮隨撤墊，隨壓緊。此時也應注意不要將瓦口刮虧了，經多次削刮后，瓦接觸面斑點分布均勻、較密即可。　　(3)精刮軸瓦。如圖5c所示。加精刮的目的是要將接觸斑點及接觸面積刮削達到圖樣規定的要求，研點方法與粗刮相同，點子由大到小，由深到淺，由疏到密，大的點子在削刮過程中，可用刮刀破開變成密集的小點子，經過多次削刮，逐漸刮至要求為止。在精刮將要結束時，將潤滑油楔(開瓦口)、側間隙刮削出來，使其達到軸瓦的使用性能，這一點非常重要?！　∠鞴屋S瓦，在粗刮與細刮時要同時考慮與軸相關件的情況，如中心距偏差、步輪齒面的接觸狀況等，以便使軸的位置準確。由機械加工造成的微小積累誤差，可通過刮削得到進一步的消除。較大誤差，刮削是無法解決的。

巴氏合金經常會被用來作為產品的表面材料，比如巴氏合金軸瓦就是以此作為材料，經過相應的加工工藝制成，這么設計的目的是為了提高整個軸瓦的耐磨性。通常情況下，巴氏合金軸瓦都會以澆注的方式成型，常用的有離心澆注和靜止澆注兩種。 既然稱之為靜止澆注法，那整個工藝基本處理靜止的狀態，先是根據軸瓦的具體尺寸選擇適合的工裝產品。然后在潔凈、干燥的平臺上準備好已經經過預熱的石棉板，并且快速的將檢查合格的軸瓦平放在上面，并且使其整個下端面與石棉板完全接觸，目的是避免跑火。 緊接著要做的是將熱加工的金屬芯放入待澆注的軸瓦內，并通過找正的方式軸瓦的內圓與金屬芯的外圓間隙均勻一致，同時要有足夠的加工余量。澆注時，金屬液流要呈現短而均勻的狀態，才可以連續地沿胎具圓周移動。 從以往的操作經驗來看，盡量是用預熱過的攪拌棒進行攪動，促進合金液中的雜質、氣體排除。當軸承合金全部澆入后，就可以進入到冷卻環節；合金完全凝固就可以拆除胎具了，巴氏合金軸瓦也就成型了。 而巴氏合金軸瓦的離心澆注法過程中需要用到離心機和其他輔助設備，為了保證作業效果，需要事先檢查設備的正常性，合格之后才能將軸瓦用預熱過的夾具放置在主、從動夾盤之間，并用螺栓緊固在離心機上。 整個過程中要注意控制的是澆注溫度和離心機的速度，等到澆注合金完全倒入后，才可以向軸瓦外表面噴水冷卻，溫度下降到一定值的時候才可以將巴氏合金軸瓦卸下。

巴氏合金是具有減摩特性的錫基和鉛基軸承合金，因發明人美國人巴比特而得名。其外觀呈白色，又稱白合金。主要合金成分是錫、鉛、銻、銅。巴氏合金的組織特點是，在軟相基體上均勻分布著硬相質點，軟相基體使合金具有非常好的嵌藏性、順應性和抗咬合性，并在磨合后，軟基體內凹，硬質點外凸，使滑動面之間形成微小間隙，成為貯油空間和潤滑油通道，利于減摩；上凸的硬質點起支承作用，有利于承載。具有減摩特性的錫基巴氏合金和鉛基巴氏合金是***適合相對于低硬度軸轉動的材料，與其它軸承材料相比，具有更好的適應性和壓入性，廣泛用于大型船用柴油機、渦輪機、交流發電機，以及其它礦山機械和大型旋轉機械等。巴氏合金除制造滑動軸承外，因其質地軟、強度低，常將其絲或粉噴涂在鋼等基體上制成軸瓦使用。按國家標準，巴氏合金分錫基(見錫合金)和鉛基合金兩種。后者含銻10％～20％，錫5 ％～15％，為防止成分偏析和細化晶粒，還常加入少量的砷。 鉛基合金的強度和硬度比錫基合金低，耐蝕性差。目前錫基合金較為常用，其常用的牌號有ZChSnSb11－6、ZChSnSb8－4、ZChSnSb8－8等。盡管鉛基合金的性能沒有錫基合金好，但是有許多客戶仍然選擇使用，因為它使用起來比較經濟，其常用的牌號有ZChPbSb16－16－2、ZChPbSb1－16－1等。
